| 一、使用條件 |
 Y型系列過濾器是石油、化工等輸送管線上必不可少的設備，具有結構緊湊，使用方便，過濾能力大，壓力損失小，安全可靠，價格低廉等優點。本產品規格齊全，適用性強，若將它安裝在泵的入口或系統管線的有關部位，可提高泵及設備的使用壽命，又能保證整個系統安全穩定的運行。 過濾器是從流體中分離固體顆粒的過程，通常在壓差推動下，迫使流、固相混合物通過過濾介質使固體顆粒截留于介質上，達到使流體和固體互相分離的功能。
|

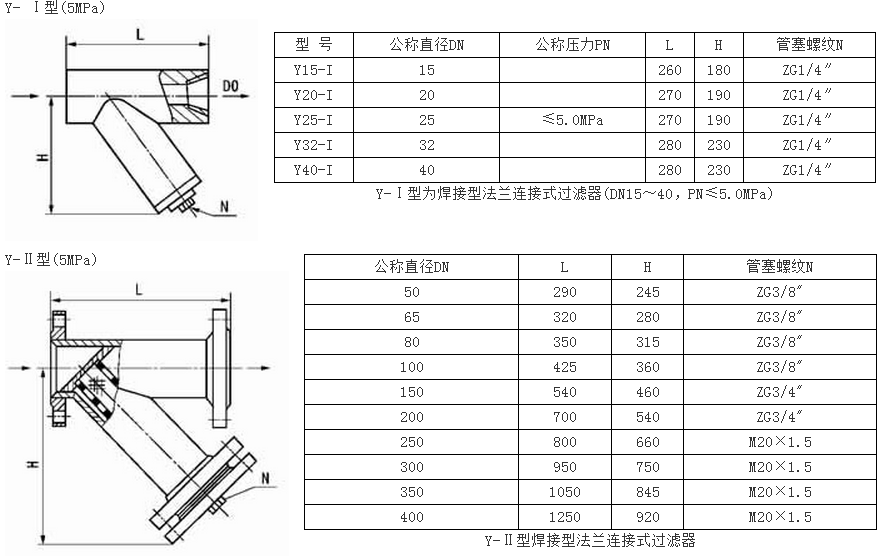

| 二、技術參數及外形尺寸 |

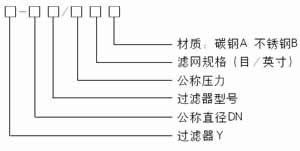

| 三、型號標注說明 |
|
|
四、工作原理 Y-Ⅰ型、Y-Ⅱ型，它們是由主管和支管按一定角度焊接而成，當液體進入置有相應規格濾網的濾筒后，其微小雜質濾至支管底部，而濾液則由過濾器出口排出。 Y-Ⅲ型它安裝在管線轉彎處，當流體進入濾筒后，濾液能轉過90°從出口排出。清洗時，旋開支管底部的旋塞或拆卸開板即可。 五、濾網規格及各部分材質 |
|
濾 網 規 格
|
|
目數/英寸
|
20
|
30
|
40
|
60
|
80
|
100
|
|
絲徑
|
0.417
|
0.315
|
0.213
|
0.122
|
0.102
|
0.081
|
|
凈孔徑
|
0.853
|
0.532
|
0.422
|
0.301
|
0.216
|
0.173
|
|
有效面積%
|
45
|
40
|
45
|
51
|
47
|
46
|
